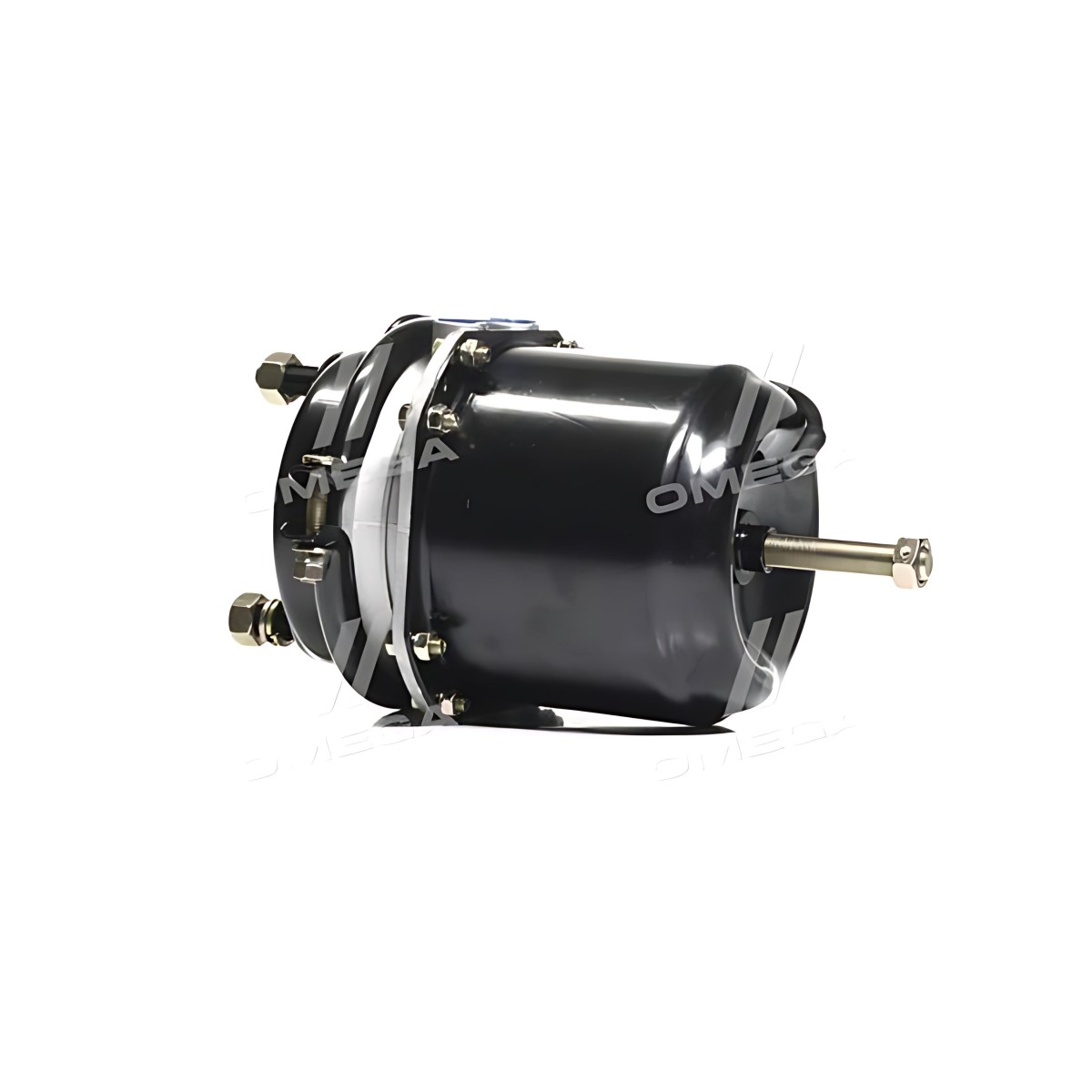

Камера гальмівна з поршневим енергоакумулятором тип 24/24 (RIDER)

Гальмівна камера з пружинним поршневим енергоакумулятором Тип 24/24

призначена для керування гальмівним механізмом осей,

обладнаних дисковим гальмом.

Конструкція енергоакумулятора виконана за класичною поршневою схемою

із зовнішнім атмосферним дренажем порожнини пружної пружини.

При несиметричній установці камера може бути уніфікована для застосування

як з лівого, так і з правого боку. Для цього достатньо послабити гайку

мембрани хомута і розгорнути кришку у відповідну сторону.

Сталеві частини корпусу камери пофарбовані хімічно стійкою порошковою

фарбою поліамідної чорного кольору. Таке покриття тривалий період захищає

камеру від корозії.

Камера та енергоакумулятор повністю відповідають технічним умовам і в

процесі виготовлення кожен виріб проходить стендове випробування,

яке унеможливлює брак при виробництві.

Технічні характеристики :

1. Зусилля на важіль розтискного механізму не менше – 11775Н

2. Монтажні шпильки – М16х1,5

3. Осьова відстань між шпильками – 120 мм

4. Хід штока – 64 мм

5. Довжина штока штовхача – 15 мм

6. Різьблення пневмоз'єднань – М16х1,5
