В ЮМЗ-6 встановлена ​​механічна КПП з п'ятьма ступенями, пряма передача відсутня зате є 3 пересувні каретки і понижуючий редуктор, що подвоює число передач. Первинний, вторинний, проміжний і вал редуктора розташовані в передньому відсіку загального корпусу КПП і заднього моста. Вал редуктора ставлять на кронштейн закріплюється на праву сторону корпусу. Провідна шестерня постійного зачеплення в свою чергу знаходиться на первинному валу. Вал з шестернею крутяться в 2-х роликових підшипниках всередині склянки, що є гніздом кулькового підшипника, виконуючого роль передньої опори вторинного вала.

Вторинний вал разом з ведучою шестірнею головної передачі виготовлені у вигляді єдиного елемента. Ззаду вторинний вал впирається на розташований в склянці роликовий підшипник. На шліци вторинного вала встановлені 3 каретки-шестерні, за допомогою яких включається та чи інша передача. Шестерня з одним зубчастим вінцем включає 1-у передачу і передачу заднього ходу. Шестерня з 2-ма зубчастими вінцями, включає 3-ю і 5-ю передачі, а інша - 2-у і 4-у. Проміжний вал виконаний порожнистим усередині і обертається він в 2-х встановлених внизу корпусу підшипниках. На проміжному валу розташовані провідна шестерня заднього ходу, 1-ої, 3-ої, 5-ої, 4-ої, 2-ий передач і проміжна шестерня постійного зачеплення.

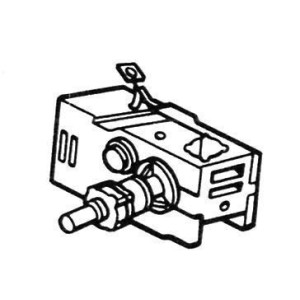

Редуктор ЮМЗ-6

Вал редуктора обертається в встановлених в кронштейні кулькових підшипниках. Відома шестерня редуктора розташована на циліндричній частині вала, в свою чергу на шліцьовій частини знаходяться ведуча шестерня разом з зубчастої муфтою включення редуктора. На зубчастої муфти є кільцева проточка і вона має можливість рухатися уздовж вала. Включення редуктора сприяє зачеплення зубчастої муфти з вінцем маточини шестерні, яка пересуваючись і виходячи додатковим зубчастим вінцем з зачепленого стану з внутрішнім вінцем шестірні, вводячи в зачеплення з шестірнею редуктора.
