RD 27.21.18
2386345

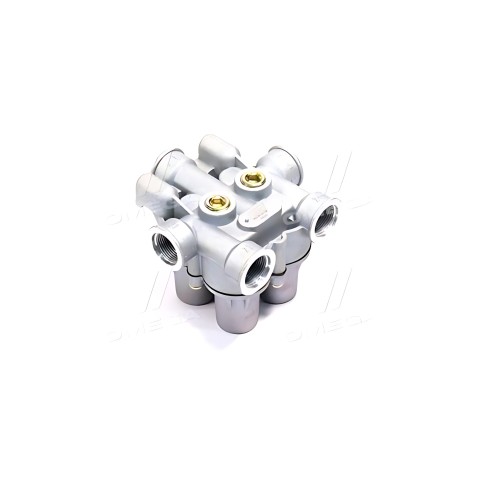

Клапан призначено для поділу однієї живильної магістралі на два основних
і два додаткових контури, забезпечення першочергового наповнення основних
контурів, автоматичного вимкнення одного з контурів у разі його ушкодження
або порушення герметичності, збереження запасу стисненого повітря
в неушкоджених контурах, збереження запасу стисненого повітря
у всіх контурах у разі ушкодження живильної магістралі.
Технічні характеристики:
1. Різьблення живильного пневмоз'єднання 1 - М22х1,5
2. Різьблення пневмоз'єднань першого 21
і другого 22 основного контуру - М22х1,5
3. Різьблення пневмоз'єднання 23 контуру стоянкового
гальма і причепа - М22х1,5
4. Різьблення пневмоз'єднання 24 допоміжного контуру - М22х1,5
5. Кріпильні отвори з боку живильного
пневмоз'єднання М8х1,25 на відстані 58 мм
6. Застосування - гальмівні пневмосистеми автомобілів
DAF, MAN, SCANIA, NEOPLAN, ТАТА, ЕТАЛОН, МАЗ, КАМАЗ
та інших з відповідними параметрами.
Точні характеристики за кресленнями WABCO 9347022610
