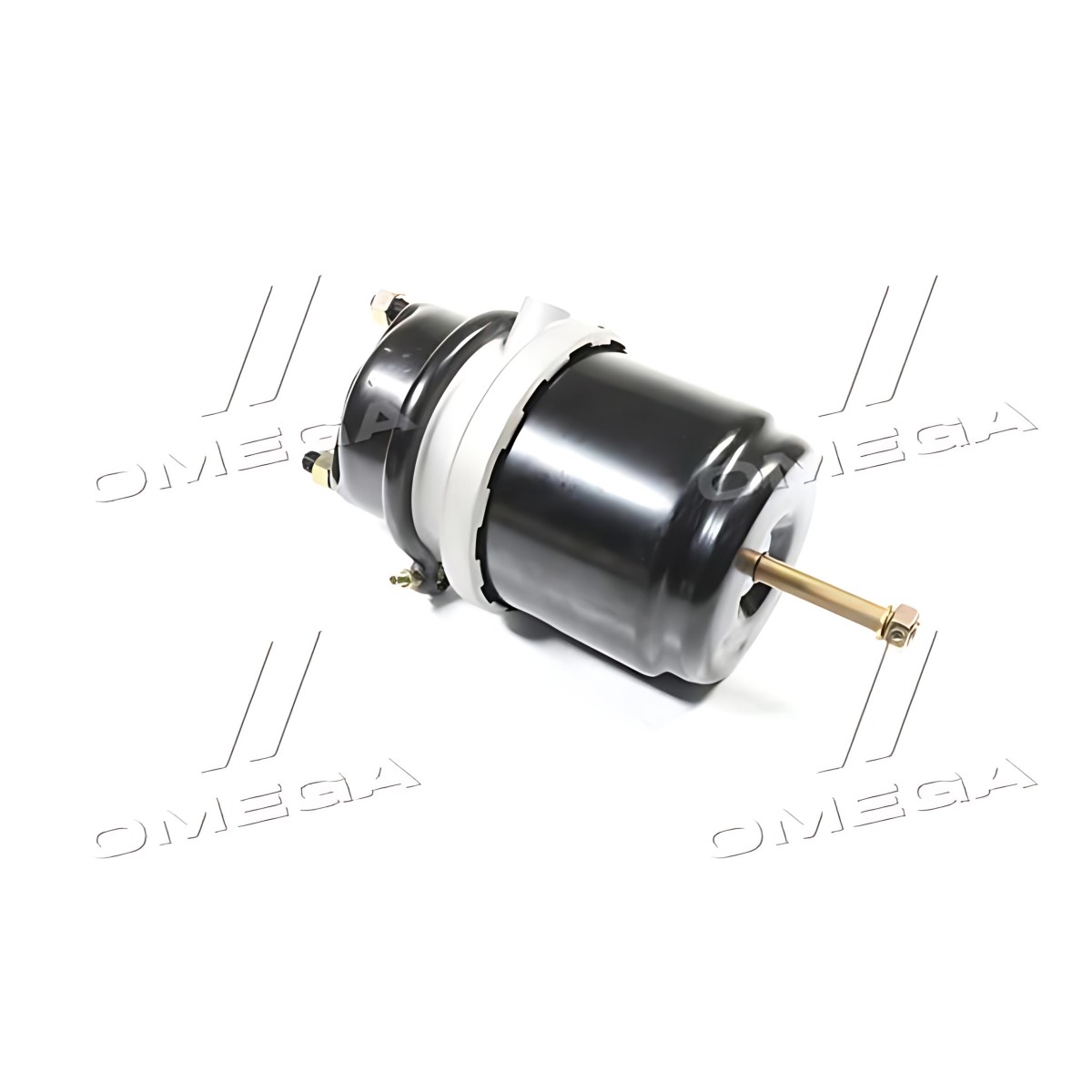

Камера гальмівна з поршневим енергоакумулятором тип 20/24 лінійка PROFESSIONAL (RIDER)

Гальмівна камера з пружинним поршневим енергоакумулятором Тип 20/24

призначена для керування гальмівним механізмом осей,

обладнаних дисковим гальмом.

Конструкція енергоакумулятора виконана за класичною схемою поршневої і

має внутрішній дренаж порожнини пружної пружини через впроваджений клапан.

Це повністю виключає атмосферний контакт частин, що труться,

а це значно збільшує міжремонтний інтервал.

При несиметричній установці камера може бути уніфікована для застосування як

з лівого, так і з правого боку. Для цього достатньо послабити гайку мембрани

хомута і розгорнути кришку у відповідну сторону.

Сталеві частини корпусу камери пофарбовані хімічно стійкою порошковою

фарбою поліамідної чорного кольору. Таке покриття тривалий період захищає

камеру від корозії.

Камера та енергоакумулятор повністю відповідають технічним умовам і в процесі

виготовлення кожен виріб проходить стендове випробування,

яке унеможливлює брак при виробництві.

Технічні характеристики :

1. Зусилля на важіль розтискного механізму не менше – 9940Н

2. Монтажні шпильки – М16х1,5

3. Осьова відстань між шпильками – 120 мм

4. Хід штока – 64 мм

5. Довжина штока штовхача – 15 мм

6. Різьблення пневмоз'єднань - М22х1,5

При ремонті камери рекомендується використовувати мембрани

RD195-24D або RD095-24D для заміни зношеної.
