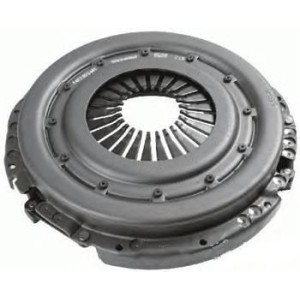

Сцепление ЗИЛ

Запчасти к сцеплению ЗИЛ

Вилки сцепления, гидроцилиндры, диски, картеры, корзины муфты, корпуса муфты, крышки картера, накладки, подшипники, пружины, рычаги, тяги...


Запчасти на сцепление для автомобиля ЗИЛ

Запчасти к сцеплению для ЗИЛ-130

Однодисковое сцепление ЗИЛ-130, ЗИЛ-157К, ЗИЛ-131

Сцепление ЗИЛа передаёт крутящий момент до 41 кГм. Сборный нажимный диск вместе с кожухом ставят на маховик с помощью 8-ми центрирующих болтов, с диаметром шейки 10,000—9,942 мм и длиной 12,5 мм. Крутящий момент от кожуха сцепления на ведомый диск отдается нажимным диском 4-мя парами пружинных пластин. На нажимном диске установлены на кронштейны 4 рычага, которые, опираясь своей срединой раскачиваются на пальцах, расположенных в опорных вилках. Опорные вилки закрепляются на кожух с помощью регулировочных гаек. С целью уменьшения трения пальцы рычагов и вилок работают на игольчатых подшипниках, в которые во время сборки сцепления закладывают смазку.

Нажимное усилие сцепления производится с помощью 16-ти пружин, расположенных между кожухом сцепления и нажимным диском. Под пружины со стороны нажимного диска подкладывают теплоизоляционные шайбы. Нажимной диск в сборе с кожухом статическим способом балансируется с точностью 90 Гсм.

Ведомый диск из стали, с приклепанными фрикционными накладками и ступицей, содержит гаситель крутильного колебания фрикционного типа, который состоит из 8-ми пружин с опорной пластиной и 2-х дисков гасителя. Ведомый диск в сборе статическим способом балансируют с точностью 25 Гсм. Подшипник муфты выключения сцепления — закрытой конструкции. С отключением сцепления подшипник муфты производит нажатие на внутренние концы 4-х рычагов, а внешние концы отводят нажимной диск от маховика. Между картером сцепления и его крышкой на ЗИЛе-131 ставят уплотняющую прокладку.

Снизу переднего торца картера сцепления располагается обрезиненный щиток, который закрывает внутри картера сцепления. Щиток закрепляется на картере сцепления 2-мя болтами и поджимается в нижней плоскости блока цилиндров выступом на передней части крышки картера сцепления. Во время сборки нужно сначала вкрутить болты крепления щитка до соединительной головки болта с гровером, не затянув их сильно, после чего стягивают болты крепления крышки картера сцепления, а уже после того затягивают болты крепления щитка.

Запчасти и детали на сцепление ЗИЛа оптом и в розницу в интернет-магазине запчастей к тракторам, комбайнам, спецтехнике МОТОР-АГРО ✈ доставка по Украине в любой город ☎ звоните
