КПП и раздаточная коробка УАЗ

Запчасти для коробки переменных передач (КПП) и раздаточной коробки на УАЗ

Блоки шестерен, валы вторичные, валы первичные, валы привода, валы промежуточные, вилки, гайки, кольца, коробки раздаточные, корпусы, кронштейны, крышки, механизмы, муфты, оси, прокладки, ремкомплекты, рычаги, сальники, ступицы, сухари, тяги, шестерни, шланги, штоки...


Запчасти на КПП и раздаточную коробку УАЗ

Запчасти к КПП и раздаточной коробке для УАЗ

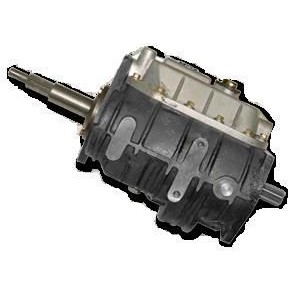

КПП УАЗ-469

Автомобиль УАЗ комплектуют механической КПП с 4-мя ступенями, снабжаемой синхронизаторами инерционного типа необходимыми для включения различных передач при условии отсутствия шума и грохота. Синхронизаторы необходимы для выравнивания скорости соед. зубцов до их ввода в зацепление, т.к. скорость вращения мотора не соответствует скорости вращения колес. Также КПП предоставляет возможность двигаться задним ходом.

Схема КПП:

В картер сцепления вкручены шпильки для крепления КПП. На приводе промежуточного вала есть шестерни в постоянном зацеплении. Шестерня 1-ой передачи – прямозубая, 2-й и 3-й – спиралезубые. Располагаются на ведущем валу (двухопорном), и поддерживаются игольчатыми подшипниками. Во время включения 2-ой передачи муфтой служит шестерня 1-ой. Включение передачи заднего хода и первой происходит из-за смещения шестерен. На КПП используются шарикоподшипники. Во избежание движения по оси, шестерни укрепляются при помощи задних подшипников. Задний подшипник промежуточного вала закрепляется на валу болтом.

На устройстве переключения есть 3 вилки, закрепленные на штоках стопорными винтами и находящимися в боковой крышке. Стопор шарообразной формы нейтрального расположения и включения передач комплектуется штоком. Замочные сухари расположенные между штоков, не позволяют включить в одно время 2 передачи. В самой опоре находится рычаг которых служит помощником для передвижения вилок. Сам он поджимается при помощи пружины к опорной сферической поверхности. Надетый на рычаг пыльник защищает от проникновения внутрь устройства пыли и грязи. Для исключения случайного включения передачи заднего хода существует предохранитель – роль которого выполняет плунжер снабженный пружиной возврата и шариком. Смазочное приспособление коробки совмещено с раздаткой. Смазка из раздаточной коробки попадает сквозь 2-х рядный радиально -упорный подшипник и сливное устройство, после возвращаясь сквозь сливное отверстие.

Запчасти и детали к КПП и раздаточной коробке УАЗ оптом и в розницу в интернет-магазине запчастей к тракторам, комбайнам, спецтехнике МОТОР-АГРО ✈ доставка по Украине в любой город ☎ звоните
