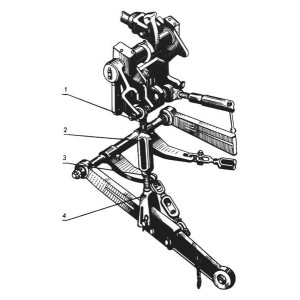

Запчастини для задньої навіски для трактора МТЗ (Д-240)

З метою виконання різноманітних робіт в агрегаті з сельхоз машинами і знаряддями для використання потужностей трактора необхідно робоче обладнання. В МТЗ-80 і МТЗ-82 ставлять наступне робоче обладнання:

  • гідравлічна навісна система (ДПС)
  • ВОМ
  • буксирні пристрої
  • приводний шків

ДПС необхідна для підключення навісних, напівнавісні, причіпних машин і знарядь а управління ними з робочого місця водія і являє собою навісний пристрій і систему гідравліки. Машини (знаряддя) піднімають і опускають за допомогою гідравліки. З'єднання трактора з с/г машинами відбувається за допомогою навісного пристрою. У стандартній комплектації гідравліка включає в себе корпус гідроагрегату з масляним баком, насос, розподільник, основний (силовий) і виносної гідроциліндри, гідроувелічітель зчіпного ваги (ГПВ), мастилопроводи. Вузли автоматичного регулювання глибини обробітку грунту входять в додаткову комплектацію.

Для підключення гідрофіцірованних машин передбачено три пари незалежних виводів гідросистеми. Гідросистема тракторів МТЗ, які обладнані гідрооб'ємна РУ, в ньому присутня загальна масляна ємність - вона ж корпус гідроагрегатів. Причому масло в систему з бака вибирається окремо.

Трактори з КПП, що перемикається без розривів потоку потужності, або на синхронної КПП можна встановити гідравлічну систему відбору потужності (ГСОМ) для здійснення приводу активних органів гідрофіцірованних машин і знарядь. Масляний бак це резервуар живить маслом агрегати гідравліки і ГУ рульового управління. Його називають корпусом гідроагрегатів, так як до нього також прикріплюють основні агрегати гідросистеми. Під час проходження через спеціальний фільтр, масло очищається від механічних домішок, відстоюється від бульбашок повітря і потім охолоджується. Масляний насос з приводом знаходиться в нижній частині корпусу гідроагрегатів.

Масло потрапляє від розподільника в бак через зливний фільтр в якому очищається від домішок. У разі коли фільтр забруднюється і його опір складає 0,245-0,343 МПа, автоматично відкривається оберігає клапан і масло частково зливається в бак, повз фільтра. Фільтруючий елемент включає в себе зовнішню латунну сітку з малими осередками і внутрішню сталеву сітку з великими вічками. НШ-32 необхідний для створення в системі робочого тиску. На МТЗ-80,82 ставлять насоси з правим обертанням. Насос запускається за допомогою проміжної шестерні приводу заднього ВОМ.
Насос приєднаний до корпусу гідроагрегатів за допомогою Центру склянки і 4-х шпильок. Хвостовик шліцьовій провідної шестерні насоса сполучається з внутр. шлицами втулки-вала, на зовнішніх шліцах якого варто рухлива шестерня включення насоса.

Якщо немає необхідності використовувати гідравлічну навісну систему, насос відключають. Включення або виключення шестерні здійснюється поворотом рукоятки, яка встановлена ​​на вал, де також встановлено вилка управління шестернею. Пальці вилки входять в кільцеву проточку шестерні.
Насос включають коли частота обертання коленвала двигуна невелика. З обертанням шестерень і порції масла, що знаходяться між окружністю розточення корпусу і контуром западини зуба, зміщуються до нагнетательной порожнини.

Масло яке надходить в порожнині створює високий тиск. Зворотний слив масла запобігають зуби, що знаходяться в зачепленні, і маслу залишається на вибір тільки один шлях прямо в нагнетательную магістраль. Однак частина масла може просочується через зазори між зачіпляються зубами шестерень, корпусу і зовнішнього діаметра шестерень, і на їх торцевих поверхнях. З метою зниження таких втрат розточення корпусу, бічні поверхні зубів, зовнішній діаметр а також торці шестерень дуже точно оброблені. З частотою обертання коленвала двигуна 2200 об/хв об'ємна подача насоса становить 45 л/хв.
