Наклонная камера

Запчасти на наклонную камеру для комбайна ДОН-1500

Битеры проставки, валы, втулки, звёздочки, контрприводы, механизмы реверса, накладки, наклонные камеры, направляющие, пальцы, пальчиковые механизмы, рычаги, скобы, ступицы, транспортёры, устройства предохранительные, шкивы...


Запчасти на наклонную камеру к комбайнам ДОН-1500

Запчасти к наклонной камере для комбайнов ДОН-1500

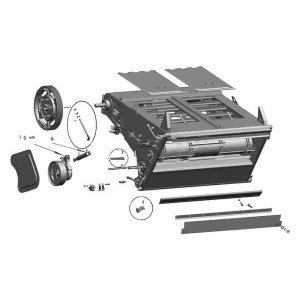

Необходима для транспортирования хлебной массы с проставки непосредственно в молотилку. Включает в себя крышку с корпусом, ведущий вал, нижний ведомый вал и цепочно-планчатый транспортер. Для соединения с проставкой корпус оснащают крюками и винтами для стяжки. Транспортеру дается движение с помощью шкива с расположенный на нем предохранительной фрикционной муфтой с крутящим моментом 150 Н*м. Вал одновременно необходим приводу цепной передачи жатвенной части.

Плавающий транспортёр наклонной камеры комбайна нужен для транспортирования стеблей из шнека на приемную камеру молотилки, и установлен в наклонную камеру. Включает ведущий и ведомый валы, в которых стоит по 3 звездочки. На звездочки одеты втулочно-роликовые цепи одеты на звездочки со стальными планками, присоединенными к цепи в шахматном порядке. Чтобы движение было плавным над нижними ветвями цепей установлены подпружные полозки, прижатие полозков к цепям дает пружина, которая действует на рычаг натяжного устр-ва.

Ведомый вал транспортера навешен в наклонном корпусе на пружинках и может приспосабливаться к толщине слоя стеблей. При поступлении толстого слоя хлебной массы поднимается нижний вал. Натяжку цепей устанавливают винтами так, чтобы длина сжатой пружины натяжн. устр-ва сост. 90...95 мм. Для сохр. зазора меж планками и дном в пределах 5-ти - 10-ти мм, меж гаек болта подвески и угольником боковины камеры ставят шайбы. Пружину подвески необходимо зажимать так чтоб ведомый вал мог подниматься вверх на 50 мм и плыть над хлебной массой.
Приводной шкив укомплектован предохранительной фрикционной муфтой выключающей передачу при перегрузке. Скорость транспортёра составляет 2,91 м/с.
